Study Kasus ~ Basis data Toko Ladang Baju Online

Studi Kasus -- Basis Data Toko Online Ladang Baju

Toko online Ladang Baju bermaksud membuat sistem Basis Data untuk menangani Sistem Informasi penjualan barangnya.


Di toko online itu memiliki 2 kategori barang yaitu :
(1) Barang (2) Makanan dengan atribut: kd_kat dan nm_kat.


Seorang pelanggan dapat membeli barang lebih dari satu dalam satu kategori, tetapi tidak bisa memesan banyak barang dengan banyak kategori.
Di tiap – tiap kategori memiliki barang yang didalamnya sesuai dengan kategorinya. Dimana isi dai entitas barang yaitu: kd_brg, nm_brg, hrg_brg, kd_kat. Sementara itu pelanggan (kd_pel, nm_pel, almt_pel, no_telp) dapat memesan dengan mengisi tabel order.

(kd_tran, kd_brg, kd_pel, jml, hrg_byr) dimana kd_brg, kd_pel dan jml di isi manual oleh pelanggan.


Tugas:
1. Identifikasi dan tentukan entitas-entitas yang terlibat dalam sistem tersebut
2. Lengkapi(apabila diperlukan) dengan atribut untuk setiap entitas
3. Tentukan Hubungan/Relasinya
4. Tentukan Kardinalitasnya
5. Tentukan PK dan FK nya
6. Buat ERD
7. Buat Kamus data
8. Transformasikan ERD yang anda buat ke dalam Basis Data Fisik (Tabel Basis Data)
9. Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat rancangan struktur penyimpanan (lebar data dan tipe data tentukan sendiri)
10. Dari hasil transformasi Basis Data fisik (Tabel Basis Data),buat DDL.

1. Entitas yang di dapatkan yaitu :
· Kategori
· Barang
· Pelanggan
· Order

2. Atribut untuk setiap Entitas
· Entitas kategori memiliki Atribut :
1. kd_kat
2. nm_kat
· Entitas barang memiliki Atribut :
1. kd_barang
2. nm_barang
3. hrg_barang
4. kd_kat
· Entitas pelanggan memiliki Atribut :
1. kd_pel
2. nm_pel
3. almt_pel
4. no_telp
· Entitas order
1. kd_tran
2. kd_brg
3. kd_pel
4. jml
5. hrg_byr

3. Relasi Antar Entitas



4. Kardinalitas

5. Primary Key dan Foreign Key
· Entitas Kategori
Primary Key : kd_kat
· Entitas Pelanggan
Primary Key : kd_pel
· Entitas Barang
Primary Key : kd_brg
· Entitas Order
Primary Key : kd_order

Foreign Key
kategori memiliki barang (1 to M): kd_kat.
pelanggan pesan barang (M to N): kd_brg, kd_pel.

6. ERD


7. Kamus Data
kategori = kd_kat + nm_kat
kd_kat = 1 {numerik} 2
nm_kat = 1 {character} 20

barang = kd_brg + nm_brg + hrg_brg + kd_kat
kd_brg = 1 {numerik} 9
nm_brg = 1 {character } 30
hrg_brg = 1 {numerik} 15
kd_kat = 1 {numerik} 2

pelanggan = kd_pel + nm_pel +almt_pel + no_telp
kd_pel = 1 {numerik} 9
nm_pel = 1 {character } 50
almt_pel = 1 {character } 250
no_telp = 1 {character} 13

order = kd_tran + kd_brg + kd_pel + jml + hrg_byr
kd_tran = 1 {numerik} 9
kd_brg = 1 {numerik } 9
kd_pel = 1 {numerik} 9
jml = 1 {numerik} 3
hrg_byr = 1 {numerik} 15

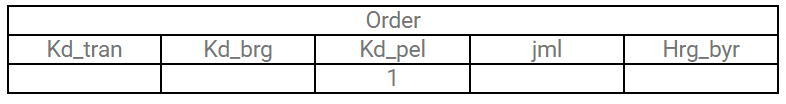

8. Tabel Basis Data
